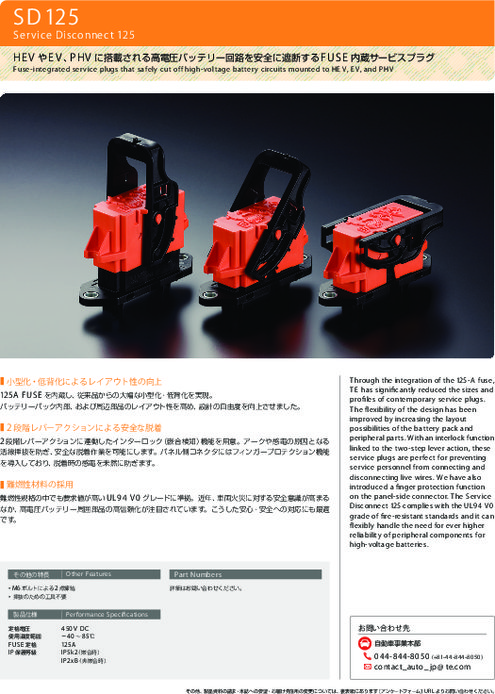

【カタログプレビュー】FUSE内蔵サービスプラグ SD125

【SD125】は、HEVやEV、PHVに搭載される高電圧バッテリー回路を安全に遮断するFUSE内蔵サービスプラグ。125A FUSEを内蔵したことで、従来品と比べ大幅な小型・低背化を実現。バッテリーパック内部、および周辺部品のレイアウト性を高め、設計の自由度を向上した。また2段階レバーアクションに連動したインターロック(嵌合検知)機能を装備し、アークや感電の原因となる活線挿抜を防ぎ、安全な脱着作業が可能。パネル側コネクタにはフィンガープロテクション機能を導入しており、脱着時の感電を未然に防止する。UL94 V0グレードに準拠した難燃性材料を採用、高電圧バッテリー周囲部品の高信頼化に寄与。-40~+85℃の広い温度範囲下で使用可能。

最新ニュースリリース

企業ロゴ

企業基本情報

社名:
タイコ エレクトロニクス ジャパン(同)
住所:
〒 213-8535
神奈川県 川崎市高津区久本3-5-8
Web:
https://www.te.com/seihin_navi/
TEL:
04-4844-8052

おすすめ情報

  • <高電流対応コネクタ AMP+ HVP 800>

    フィンガープロテクション機能を満たし、850V/200Aに対応可能な2・3極の大電流コネクタ。-40℃から使用でき、適用電線範囲は最大50mm2と広い。脱着はラッチ機構を兼ねたレバー操作にて行え、工具不要で、簡単かつ迅速な作業が可能。プラグの嵌合方向が90°と180°の2タイプを用意しており、ケーブルの引き出し方向に合わせて選択できる。

  • <AMPLIVAR端子専用ターミネータ>

    圧着品質管理モニタ(CQM II)を搭載し、クリンプハイトの自動切り換えが可能なAMPLIVAR端子専用ターミネータ。1シーケンスには登録された圧着パターンから最大7種類まで設定可能、圧着パターンおよびシーケンスの登録数はいずれも約1,000個。また、クリンプハイトの調節や確認に便利な圧着品質モニタの搭載により、作業中のクリンプハイトとクリンプ力をリアルタイムで確認できるとともに、生産データおよび圧着状態の保存・印刷にも対応、作業効率の向上に貢献する。
