現場で使える、EtherCAT対応ジャンクションボックスのご紹介

IBS Japan EtherCATネットワーク、もっと自由に。

こんな課題、ありませんか?

装置内で分岐したいのに、EtherCATは直列構成しか組めない…
レイアウト変更のたびに配線を全部やり直し…
制御盤の中が配線でぐちゃぐちゃ…
ノイズの影響で通信が不安定になることがある…
別メーカーのスレーブに変えたら、うまく通信できない…

EtherCATは高性能な通信方式ですが、実際の設計や運用では「柔軟性のなさ」が課題になることも。
複雑な配線、ノイズトラブル、スレーブとの相性問題…。

そのお悩み、Moxaが解決します!

MoxaのEJSシリーズなら、EtherCATネットワークをもっと自由に、もっと快適に構築できます。

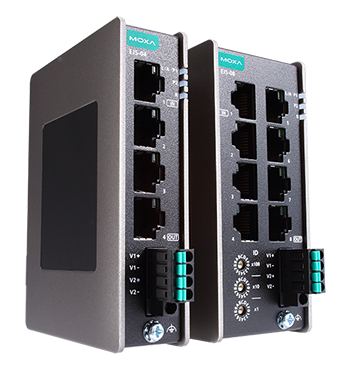

EJSシリーズ - 製品画像

EtherCATジャンクションボックス

EJS-04シリーズ EJS-08シリーズ

スター型・ツリー型の構成が簡単に
柔軟な分岐・拡張が可能で、再設計や作業負荷を大幅軽減
金属筐体による高シールド性で、ノイズに強い安定通信を実現
メーカー非依存設計で高い互換性

最大8ポート、DINレール対応で制御盤にすっきり収まる
EtherCATのリアルタイム性を損なわずに分岐可能
ノード追加や構成変更にも柔軟に対応

資料ダウンロードはこちら

接続イメージ

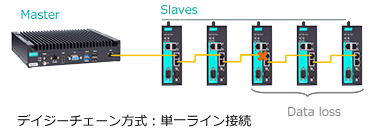

従来のトポロジー

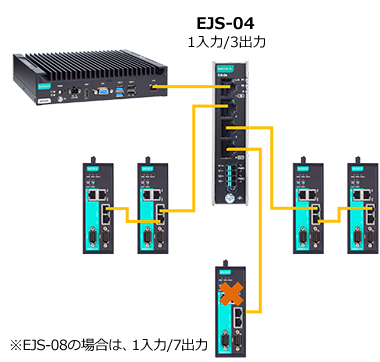

EJSの場合

MoxaのEtherCATジャンクションボックスを使えば、スター型トポロジー接続が可能、1つのノードが故障してもネットワークのほかの部分に影響を及ぼしません!

仕様詳細


製品型番	EJS-04	EJS-04-T	EJS-08	EJS-08-T
ポート構成	1入力/3出力、100BaseTX		1入力/7出力、100BaseTX
電源パラメータ	12/24/48V DC、冗長電源入力対応、着脱式4極端子台
動作温度範囲	-10～60℃	-40～75℃	-10～60℃	-40～75℃
筐体特性	金属製(メタルハウジング)、IP30、DINレール取り付け
サイズ	24.5 x 100 x 75 mm(W×H×D)、245g		43 x 100 x 75 mm(W×H×D)、340g
EtherCAT	スター型/ライン型/リング型/ツリー型
ポート遅延	ポートあたり約1μs
