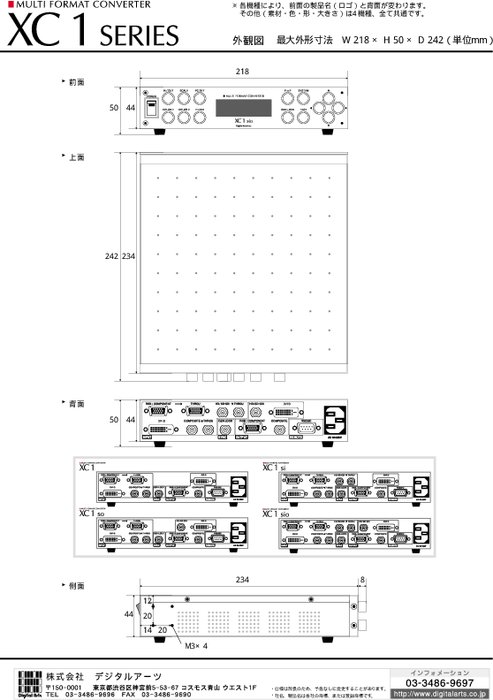

外形寸法図をご紹介しています。

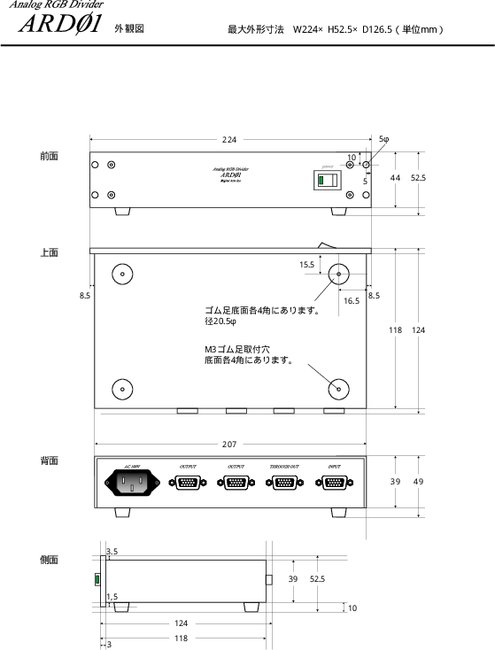

【ARD01】は、ワークステーションやPCなどのアナログRGB信号を3分配する分配器。映像入力はD-subシュリンク15pin(メス)×1系統、RGB：1.0Vp-p 75Ω、Hs、Vs、TTLレベル、映像出力はD-subシュリンク15pin(メス)×1系統、D-subシュリンク15pin×2系統、RGB：1.0Vp-p 75Ω、Hs、Vs、TTL レベル。周波数特性は、DC〜200MHz±3dB、2mの電源ケーブル、マニュアル…

【XC-RM2】は、19インチラックにXC1 SERIESを2台マウントできるキット。部品4個にネジ20本を付属、足は用途に応じて取外すこともできる。外形寸法は、9(W)×44(H)×28(D)mm(2個)、19(W)×44(H)×38(D)mm(2個)。ラックマウントはめ込み時の外形寸法は、484mm(W)×50mm(H)。

【XC-RM1】は、19インチラックに、XC1 SERIESのコンバータを1台マウントするためのキット。部品2個にネジ8本を付属、外形寸法は、133(W)×44(H)×38(D)mm、ラックマウントはめ込み時の外形寸法は、484(W)×50(H)mm。足は取り外すことも可能、用途に応じて使い分けることができる。

【XC1 so】は、ビデオ信号やPC映像信号などの、各種アナログ・デジタル映像信号を、用途に応じてさまざまな信号形式に変換できるフォーマットコンバータ。入出力は、HD／SD-SDIをはじめ、RGB・DVI・コンポーネント・NTSCの各信号に対応しており、いずれも双方向変換が可能なため、1台でアップ・ダウン・D ／A・A／Dのコンバータとして使用できる。入…

【XC1 sio】は、入出力ともにHD／SD-SDI・RGB・DVI・コンポーネント・NTSCに対応したマルチフォーマットコンバータ。ビデオ信号やPC映像信号など、各種アナログ・デジタル映像信号を、用途に応じてさまざまな信号形式に変換でき、1台でアップ・ダウン・D ／A・A／Dのコンバータとして使用可能。3Di／p変換、3：2プルダウン変換、高精度スケーリング…

【XC1】は、ビデオ信号やPC映像信号などのアナログ・デジタル映像信号を、さまざまな信号形式に変換できるフォーマットコンバータ。入出力ともに、HD／SD-SDI・RGB・DVI・コンポーネント・NTSCの各信号に対応し、1台でアップ・ダウン・D／A・A／Dのコンバータとして使用できる。子／親画面表示や2画面の並列表示が可能なほか、変換画像の上下、左右…

【XC1 si】は、入出力ともにHD／SD-SDIをはじめ、RGB・DVI・コンポーネント・NTSCの各信号に対応しており、1台でアップ・ダウン・D／A・A／Dのコンバータとして使用可能なコンパクト設計のフォーマットコンバータ。広範囲のビデオ信号・PC映像信号など、各種アナログ・デジタル映像信号を3Di／p変換、3：2プルダウン変換、高精度スケーリングにより…
