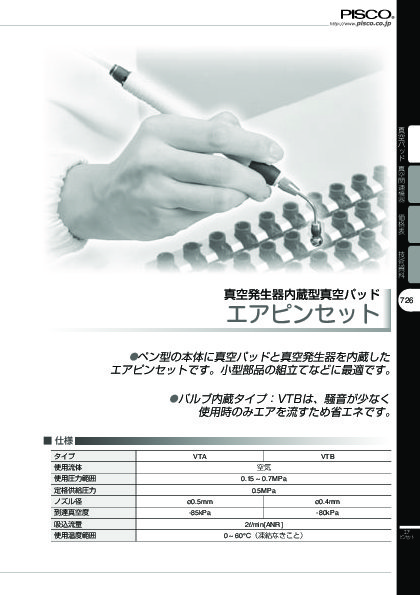

ファイル形式：pdf ファイルサイズ：1.3MB本製品は、ペン型の本体にバキュームパッドと真空発生器を内蔵し、小部品の組立てなどに適したエアーピンセット。使用時のみエアを流すため、騒音が少ない省エネ対応のバルブ内蔵タイプ(VTB)と、安価なバルブ無しタイプ(VTA)を用意しており、パッドホルダ形状は、従来のR形状に加えてストレート形状から用途に応じて選択可能。そのほか、静電気を嫌う組立工程に最適な帯電防止タイプもラインナップ。(表面抵抗値：104〜108Ω)主な仕様は以下。 (1)使用流体：空気 (2)使用圧力範囲：0.15〜0.7MPa (3)定格供給圧力：0.5MPa (4)到達真空度：VTA／−85kPa、VTB／−80kPa (5)使用温度範囲：0〜＋60℃
＜ロータリ真空ポンプ RPV06シリーズ＞
特殊ロータ形状の採用により、省スペース化を実現
【RPV06】は、軽量・小型でありながらモータ定格出力1W当たりの排気速度において、業界トップレベルの高効率を実現したロータリ真空ポンプ。強制空冷式を採用し、低発熱を実現、またマグネットカップリングの採用により、回転軸シール摺動がなく、シールによる発熱のない。さらに回転部への徹底したバランス設計により、低運転音・低振動としたほか、摺動部極小化により低発塵性を実現。RoHS指令およびCEマーキング対応。吸着搬送、真空包装、脱泡・脱気、真空成形や周囲への油分拡散・摩耗粉飛散を嫌う各種真空装置などでの利用に好適。2連・直列接続の中真空30Lタイプ、2連・並列接続の低真空60Lタイプ、3連・並列接続の低真空90Lタイプをラインアップ。
＜低作動圧チェックバルブ PPタイプ PCVLU□-□＞
クリーン環境に適したPPを採用
【PCVLU□-□】は、クリーン環境での使用に最適なPPを本体材質に採用し、水(液体)に対応した低作動圧チェックバルブ。金属部材質にSUS304、ゴム材質にはFKM、EPDMを使用し、「銅系金属不使用」・「低濃度オゾン対策」・「ノングリース」が要求される分野に威力を発揮する。作動圧力は5kPa(0.005MPa)で、従来品では作動しなかった圧力でも流量の確保を可能にしたほか、クリア(半透明)な樹脂本体色のため、流体(液体)の確認が可能。また、構造部品にはスプリングを使用しておらず、従来品より異音発生を低減。製品は、チューブ外径：4mm(PCVLU4-4)、6mm(PCVLU6-6)、8mm(PCVLU8-8)、10mm(PCVLU10-10)、12mm(PCVLU12-12)をラインアップ。
(1)使用流体：空気
(2)使用圧力範囲：0.15〜0.7MPa
(3)定格供給圧力：0.5MPa
(4)到達真空度：VTA／−85kPa、VTB／−80kPa
(5)使用温度範囲：0〜＋60℃
