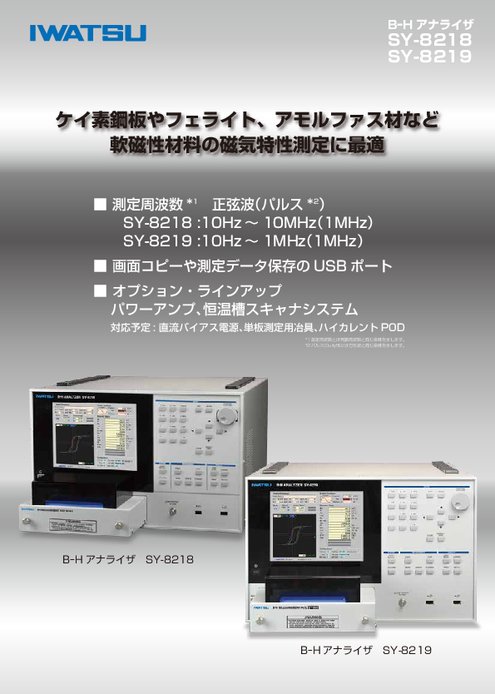

【カタログプレビュー】軟磁性材料用 磁気特性測定装置 B-Hアナライザ SY-8218

<ログインしてこのカタログをダウンロードする（無料）>
【SY-8218】は、安定した高確度測定を実現した磁気特性測定装置。値(あたい)付けした抵抗を校正基準に採用し、ダストコアなどのコアロスが極めて小さい材料も安定かつ高確度な測定が可能。正弦波励磁に加え、実動作に近いパルス励磁(最大1MHz、Duty 50％、対称)を標準装備。異なったふたつの測定条件で測定したB-H曲線を比較することができる。2種類のカーソルを搭載しているため、任意のポイントの測定値、透磁率を表示する。
発行元：岩崎通信機(株)T&Mカンパニー
<ログインしてこのカタログをダウンロードする（無料）>
最新展示会情報をもっと見る>>
ニュースリリース情報をもっと見る>>

企業基本情報

社名：
岩崎通信機(株)T&Mカンパニー
住所：
〒 168-8501
東京都 杉並区久我山1-7-41
Web：
https://www.iwatsu.co.jp/tme/
TEL：
03-5370-5204

おすすめ情報

  • ＜B-Hアナライザ　SY-8218 / SY-8219＞
    軟磁性材料の交流磁気特性を高周波まで正確に測定。
    本装置は、軟質磁性材料の交流磁気特性を測定する装置です。材料、コア、部品、および装置メーカの研究開発部門、品質保証部門、並びに製造部門の新商品開発、製品検査に最適です。 BH/Pc測定機能に加えてm/L/Qの測定が可能です。

    ・測定周波数：10Hz～10MHz（SY-8218)、10Hz～1MHz（SY-8219）
    ・印加波形：正弦波、方形波（10Hz～1MHz）
    ・最大入力電流：±6A
    ・最大入力電圧：±200V
    ・励磁方法：自動励磁

    ----------------------------------------------------

  • ＜アイソレーション・システム DM-8000 / DM-8000H＞
    光ファイバーによる絶縁
    DC～500MHz
    最大24CH

    インバータ上アームのVceやVgeを測定する場合には、出力波形を基準にしてゲート電圧やコレクタ電圧を測定する必要がありますのて、オシロスコープに付属するシングルエンド入力のプローブを使用することができません。従来、このような測定には差動プローブが使用されてきましたが、同相除去比や耐同相電圧の制約により波形が乱れたり充分な測定帯域を確保するのが難しい場合がありました。
    本アイソレーション・システムでは、光ファイバによるアイソレーションにより、上記制約を受けることなく、正確に信号観測することができます。
