デジタル表示器付キャリア・ディモジュレータ CD23

製品カタログ・資料

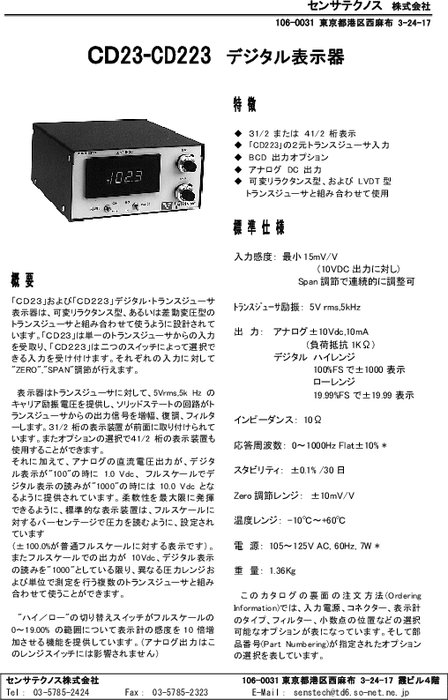

デジタル表示器付キャリア・ディモジュレータ CD23

ファイル形式：pdf ファイルサイズ：0.23MB【CD23】は、可変リラクタンス型、あるいは差動変圧型のトランスジューサと組み合わせて使うように設計されたデジタル・トランスジューサ表示器。デジタル表示計には、アナログの直流電圧出力が表示され、デジタル表示が100の時は1.0Vdc、フルスケールで表示が1000の時に10.0Vdcの出力を提供するようになっている。また、柔軟性を最大限に発揮できるようにデジタル表示は特定の工業単位の付いた値ではなくフルスケールに対するパーセンテージで圧力を読むように設定されている。「ハイ・ロー」の切替えスイッチでフルスケールの19％以下の範囲について表示計の感度を10倍にすることができる。2チャネル入力オプションの「CD223｣も用意されており、それぞれの入力チャネルに対して、独立してZERO、SPANの調整が行える。入力感度：最小15mV／V、トランスデューサ励振：5Vrms・5kHz、インピーダンス：10Ω、応答周波数：0〜1,000Hz Flat±10％。
