LED照光式プッシュボタンスイッチ PB613シリーズ

製品カタログ・資料

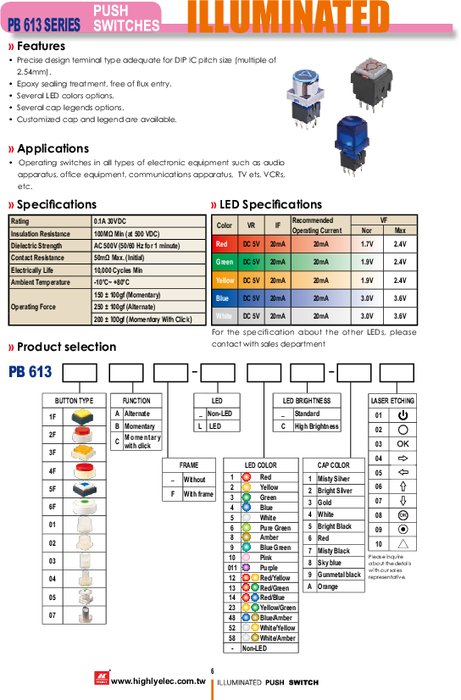

PB613シリーズ、LED付きの照光式プッシュボタンスイッチ

ファイル形式：pdf ファイルサイズ：3.53MBオルタネイト、モーメンタリ機能選択可、LED発光色からキャップ仕様やマーク記号まで品揃え！ 特徴 ．高信頼性の接点と良いクリック感 ．スナップイン端子形状と2.54ｍｍのピッチはPCB実装に使いやすい。 ．エポキシ樹脂封止の端子はフラックスの浸入を保護します。 ．LED発光色は多種類 ．マーク記号も多彩多様 ．キャップかマーキング記号かカスタマイズ対応可能です。 性能スペック ．定格：0.1A 30VDC ．絶縁抵抗：100MΩ 以上（500VDCにて） ．耐電圧：AC 500V（50/60Hz 1分間） ．接触抵抗：50ｍΩ 以下(初期的） ．電気的寿命:10,000回以上 ．周囲温度：-10～80℃ ．作動力：150gf（モーメタリータイプ）/250gf（オルタネートタイプ）/200gf（モーメンタリ、且つクリック音付き） 用途：オーディオを初めて、色々な音響放送機器。家電製品、OA機器、通信機器、高汎用性。例：CD プレーヤー、AV機器、オーディオ、ディスクレコーダー、ビデオテープレコーダー、テレビ電話、テレビチューナー、コンピュータ、ルーター、ADSLモデム、MIDIキーボード、ゲームパッド、計測機、健康医療機器
