(株)ユー・アール・ディーのカタログ・資料一覧

25件中 1-20件 1ページ目を表示

すべてのカタログを選択　

ログインしてチェックしたPDFを一括ダウンロードする

カタログを選択

クランプ式センサ一体型電流変換器 CTT-CLS-CV／-RMSシリ…

ファイル形式：pdf
ファイルサイズ：2.73 MB
カタログを選択

クランプ式センサ・変換器一体型電流変換器 CTU-8-CLS-CV…

ファイル形式：pdf
ファイルサイズ：0.23 MB

【CTU-8-CLS-CVシリーズ】は、商用電源50／60Hz専用の交流電流検出・直流電圧出力の平均値整流型電流変換器。クランプ機構をフレーム内側に配置したコンパクト設計で、定格電流が5Aの「CTU-8-CLS-CV5」、50Aの「CTU-8-CLS-CV50」をラインアップ。
カタログを選択

中型・大電流、クランプ式交流電流センサ（φ24／200Arms）…

ファイル形式：pdf
ファイルサイズ：0.16 MB

・分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。・各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。・過電圧クランプ素子を内蔵。・フェライトコアの採用で1A以下、10mAまでの良好な直線性が得られる。・最大200Aの大電流に対応。
カタログを選択

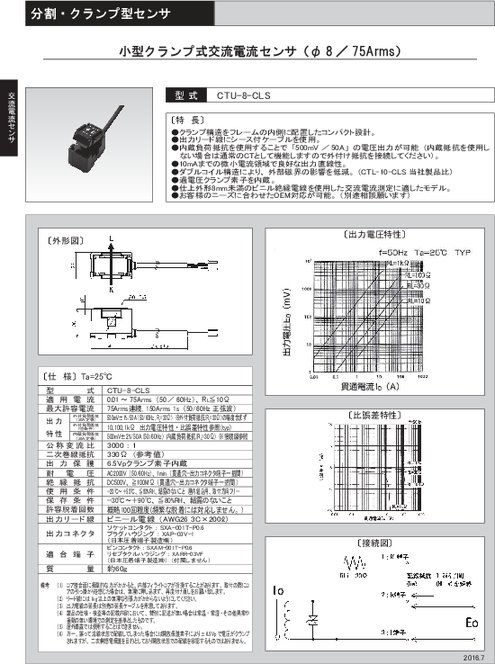

小型クランプ式交流電流センサ CTU-8-CLS

ファイル形式：pdf
ファイルサイズ：0.16 MB

・クランプ機構をフレームの内側に配置したコンパクト設計・出力リード線にシース付ケーブルを使用・内蔵負荷抵抗を使用することで[500mV/50A]の電圧出力が可能（内蔵抵抗を使用しない場合は通常のCTとして機能しますので外付抵抗を接続してください）・10mAまでの微笑電流領域で良好な出力直線性・ダブルコイル構造により、外部磁界の影響を低…
カタログを選択

計測用CT二次側対応・小型クランプ式交流電流センサ（φ8）…

ファイル形式：pdf
ファイルサイズ：0.52 MB

・分電盤など既存設備への取付が容易なナイロンスプリング・ワンタッチクランプ型。・各種省エネ対応機器、過負荷防止装置などのシステムに直接インターフェースが可能。・過電圧クランプ素子を内蔵。・変流器二次側(5A)の測定にも応用可能。・小型ながら最大100Aまでの電流に対応。・10mA～5Aの微小電流領域でも良好な出力直線性・ニーズに合…
カタログを選択

大型・容量拡大型交流電流センサ CTL-36-S50-20Z

ファイル形式：pdf
ファイルサイズ：0.22 MB

・貫通穴径φ36の大口径、精密計測用標準品（CTL-36-S50-10Z）の二次巻線を増やし、適用電流範囲を1mA～400Aまで広げた容量拡大型。・2000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。・出力：M3-ネジ端子、取付穴：2-φ4.5と、大型の盤内組込に適した堅牢な構造。
カタログを選択

中型・標準交流電流センサ CTL-24-S28-10Z

ファイル形式：pdf
ファイルサイズ：0.22 MB

・貫通穴径φ24の大口径、精密計測用の標準センサ。・高透磁率パーマロイコアの採用で、1mA～80Aのワイドレンジをカバー。・1000：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。・出力リード線（0.3mm2×100ℓ）。・パネル取付用には、別売取付金具（HLD-24）を用意。
カタログを選択

パネル取付・精密計測用の小型・標準交流電流センサ CTL-6…

ファイル形式：pdf
ファイルサイズ：0.2 MB

・精密計測用の小型標準センサ。（パネル取付対応型）・高透磁率パーマロイコア採用で、1mA～20Aのワイドレンジをカバー。・800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。・出力端子は＃110標準タブ。リード線ハンダ付いずれにも対応可。
カタログを選択

プリント板垂直取付・超小型精密計測用交流電流センサ CTL…

ファイル形式：pdf
ファイルサイズ：0.19 MB

・プリント板垂直取付用ライトアングルピン。精密計測用CTL-Zシリーズの最小型機種。・超小型品ながら貫通穴は（φ6）を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。・高透磁率パーマロイコアの採用で、1mA～15Aのワイドレンジをカバー。・800：1の高変流比で直接電子回路へのインターフェースが可能。
カタログを選択

大型・高変流比交流電流センサ CTL-36-S56-20

ファイル形式：pdf
ファイルサイズ：0.09 MB

・貫通穴径φ36の大口径、大型の標準電流センサの高変流比型です。・適用電流最大800Aで、一般計測用CTL汎用シリーズの最上位機種。・2000:1の高変流比で直接電子回路へのインターフェースが可能。・出力 : M3-ネジ端子、取付穴 : 2-φ4.5と、大型の盤内組込に適した堅牢な構造。
カタログを選択

中型・容量拡大型交流電流センサ CTL-12-S56-10L

ファイル形式：pdf
ファイルサイズ：0.21 MB

・貫通穴径φ12の中型電流センサ。容量拡大型（CTL-12-S56-10）と性能完全互換のリード線タイプ。・40mm角のコンパクトな形状ながら、最大適用電流300A、飽和限界電流600Aまで対応。・1000：1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。・出力リード線（0.5mm2×100ℓ）。・パネル取付用には、別売取付金具（HLD-12…
カタログを選択

中型・大出力交流電流センサ CTL-12-S56-20

ファイル形式：pdf
ファイルサイズ：0.22 MB

・貫通穴径φ12（CTL-12シリーズ）の最上位機種。・変流比2000：1で、コア断面積も拡大され、適用電流は最大320A、飽和限界電流800Aに対応する容量拡大型。・ 2000：1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。・出力端子は（φ2.36×9ℓ）の丸ピンで堅牢な構造。リード線ハンダ付、または別売コネクタセットいずれ…
カタログを選択

小型化交流電流センサ CTL-12L-30

ファイル形式：pdf
ファイルサイズ：0.22 MB

・3000：1の高変流比で適用電流範囲を最大180Aまで拡大。・貫通穴φ12を確保しながら、外形・重量をスリム化した小型化設計。・出力リード線タイプで、任意のコネクタまたはケーブル延長接続が容易。・PC板取付用ピン端子構造も、OEM扱いで対応可能。
カタログを選択

プリント板取付用・小型標準交流電流センサ CTL-6-P-H

ファイル形式：pdf
ファイルサイズ：0.22 MB

・ヒータ・モータなど、一般産業機械用の汎用タイプ。生産累計100万個以上の実績を誇るベストセラー機種。（プリント板対応型）・貫通穴径φ5.8重量約12gの小型品ながら、0.1A～80Aのワイドレンジをカバー。・800：1の高変流比で、二次電流が小さく直接電子回路へのインターフェースが可能。・出力端子は＃110標準タブ。プリント板ハンダ付／リー…
カタログを選択

プリント板垂直取付用・超小型交流電流センサ CTL-6-V

ファイル形式：pdf
ファイルサイズ：0.19 MB

・プリント板垂直取付用ライトアングルピン。・一般計測用CTL汎用シリーズの最小型機種。・超小型品ながら貫通穴は（φ6）を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。・適用電流最大40Aまでのワイドレンジをカバー。・800：1の高変流比で直接電子回路へのインターフェースが可能。
カタログを選択

プリント板水平取付用・超小型交流電流センサ CTL-6-L

ファイル形式：pdf
ファイルサイズ：0.19 MB

・プリント板水平取付用ストレートピン。・一般計測用CTL汎用シリーズの最小型機種。・超小型品ながら貫通穴は（φ6）を確保。重量約5gで、貫通導体と一体でプリント板に直接搭載する組立法に最適。・適用電流最大40Aまでのワイドレンジをカバー。・800：1の高変流比で直接電子回路へのインターフェースが可能。
カタログを選択

電線クランプ型直流分割センサ HCS-APCLSシリーズ

ファイル形式：pdf
ファイルサイズ：0.12 MB

・±15Vの制御電源対応。・出力は0±4Vで方向判別可能。・絶縁計測可能。・センサ・アンプ一体の分割型・電線ワンタッチクランプ構造。
カタログを選択

サーボ式直流電流センサ HCS-20-SCシリーズ

ファイル形式：pdf
ファイルサイズ：0.14 MB

・鉄芯・ホール素子・フィードバックコイルにより構成されるゼロ磁束方式の電流センサ。・センサ・アンプ一体構造で高信頼性。・DCから500kHzの広い周波数帯域で、優れた直線性・1.5μs以内の高速応答性。
カタログを選択

汎用直流電流センサ HCS-AS-CLシリーズ

ファイル形式：pdf
ファイルサイズ：0.14 MB

・センサ・アンプ一体構造・分割取付型・絶縁計測ができる・DC～20kHz帯の高周波までの計測が可能　(高周波でのご使用の場合、定格電流まで使用できなくなる場合がございます) ・3μS以内の高速応答性
カタログを選択

汎用直流電流センサ HCS-ASシリーズ

ファイル形式：pdf
ファイルサイズ：0.12 MB

・+8V～+16V単電源対応。・出力は2.5Vを中心に0.5～4.5Vの幅で振れ、方向判別が可能。・絶縁計測可能。・センサ・アンプ一体構造で高信頼性。・DC～20kHz帯の高周波までの計測が可能(高周波でのご使用の場合定格電流まで使用できなくなる場合がございます)。・3μs以内の高速応答性。

25件中 1-20件 1ページ目を表示
