mSATAやM.2接続のSSDを量産工程において 検査する時に通常のコネクタを使用した場合は、 １、コネクタへの接続にコツや作業時間が必要。 ２、コネクタの消耗が早く交換の手間とコストが必要。 ３、 消耗したコネクタの交換時に一旦、検査工程を 止める必要があるため見えないコストが発生。 ４、 適切な治具がなく、検査用のパッドを専用に 設けてい…

FPCコネクタへフレキを挿入しづらさを解消する為のツールです。ヒロセ電機製ＦＨ５８へ高さを合わせた設計となっていますので、スムーズにＦＰＣの挿入が可能です。 ＊本品は弊社アクチュエーターオープナーＡＯ-001とセットでご使用ください。

作業者が手袋や指サックをして要る場合や、コネクタの直近に実装部品があって指が入らない場合などでも、FPCコネクタのアクチュエーターをスムーズに開られるツール。コネクタの高さや幅、アクチュエーターの形状に合わせ調整可能で、さまざまなコネクタに対応。

検査担当者の「検査作業を簡略化したい」「自動化を推進したいけど…」「高周波って…」といった悩み解決をサポートする小冊子。FPC／FFCへ接続する検査およびコネクタへ接続する検査について紹介。

【RFTT-01A4】は、プリント基板の調整あるいはRFテストを、容易かつ確実に行うためのRFテストテーブル。 基板検査において、同軸プローブを複数箇所に同時接続が必要な場合や安定した測定値を得たい場合 研究者個々の測定環境が異なり測定結果に微妙な差異が発生し、測定環境を統一したい場合などに最適である。

【GC-141／GC-085】は、検査用途に特化した同軸ケーブル。 装置の振動やケーブルへの接触などによる位置変化に対し、特性変化は極めて微少。軟性のためケーブルテンションは弱く、テストフィクスチャー可動部や数本取りに適している。 取付けコネクタはSMAプラグとジャックで、共に50Ω。ケーブル径はΦ4.01(141準拠)とΦ2.68(085準拠)の2種類が用意さ…

【CPHF-CAシリーズ】は、同軸プローブ専用の校正アダプタ。 同社の基板チェック用同軸シリーズ、部品チェック用同軸シリーズ、同軸ランド検査用3Pシリーズ、コネクタ対応用シリーズの各ファンクションプローブに利用できる。 プローブのピン間ピッチによって対象アダプタが異なる。

無線端末機器や各種高周波機器の基板に実装された超小型面実装コネクタに対し触針させる同軸プローブ。 プローブ触針部からSMA終端部まで連続した同軸構造のため、周波数特性に優れている。また、中心導体および外部導体ともにスプリングプローブ構造のため耐久性、操作性にも優れる。 ヒロセ電機(株)製H.FL、E.FL、U.FL、W.FL、W.FL2 対応品と (株)…

【COUPシリーズ】は、モジュールのマイクロ波／RF出力部の出力電力測定、スペクトル測定など同時に複数の測定器に接続させるために利用できる方向性結合器。 出力のコネクタには、ＳＭＡコネクタ仕様とＢＮＣ仕様とがある。

【DIVシリーズ】は、広帯域に対応したマイクロ波分配／合成器。 「DIV-10G」は、9〜12GHzに、「ＤＩＶ-2」は2〜6GHzに対応し、出力コネクタはSMAコネクタ。「DIV-2BN」は、5MHz〜1000MHzに対応し、出力コネクタは、BNCコネクタ。 両製品とも、アイソレーションは15dB以上、分配比率は等分。 分配ポート間はアイソレーションされており、パワーの合成…

【ATTシリーズ】は、マイクロ波出力を計測器に接続する際に、モジュールの出力電力に応じ、適正レベルへ減衰させることにより、計測器の破損を防ぐ 固定減衰器。 周波数範囲は、DC〜10GHZと広帯域化され、多目的にご利用できる。端末用が想定されており、取り扱い電力は中電力。 出力のコネクタにはSMAコネクタを使用。

【DETシリーズ】は、変調がかかった出力からベースバンドを取り出すことができる検波器。 出力のコネクタには、ＳＭＡコネクタ仕様とＢＮＣ仕様とがある。 「DETシリーズ」は、IT関連のマイクロ波モジュールの出力検査用を主目的に設計されており、感度は中程度。

【DCCシリーズ】は、高周波出力にDCバイアスが印加されている場合に、測定器へのDC電流の流出を防止するDCカット。 ETCまでの周波数を確保し、取り扱い電力は端末用機器を想定している。出力のコネクタにはSMAコネクタを使用。

【RFSW-2シリーズ】は、広帯域に対応したリレー切り替え式のRFスイッチ。 「RFSW-2-SMA」は、DC〜6GHzに対応し、出力はSMAジャック。 「RFSW-2-BNC」は、DC〜1000MHzに対応し、出力はBNCコネクタ。 両製品とも、開放側の端子は、50Ωで終端される。1測定器を用いて2製品に接続し、切り替えることができる(SPDT)ほか、1製品に2測定器を接続し、異なっ…

【プローブコネクタ】は、マイクロストリップライン基板やコプレーナ基板の端部にあるＲＦ信号を半田付けすることなくワンタッチで接続できるＲＦコネクタ 安定した繰返し測定が可能。 バネ性を持った治具芯線が対象基板の信号線に接続し、治具内部で同軸構造のままSMAコネクタとして出力。 使用可能周波数は１８ＧＨｚまで。 対応する基板の厚みは…

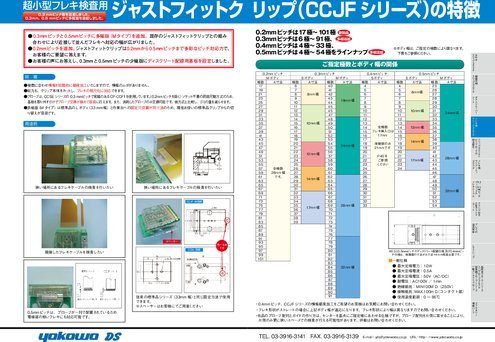

【CCJFシリーズ】は、検査対象のフレキ周辺に障害物のある狭い場所や、近接して並んでいるフレキ検査で、治具横幅を狭めたフレキ用クリップコネクタ。 極数の指定とフレキに合わせたガイドの加工が行える。０．２mmから０．５mmピッチ、少極・多極など多彩なタイプが用意されている。 ０．５ｍｍピッチ版は、電極部の短いフレキにも対応可能。

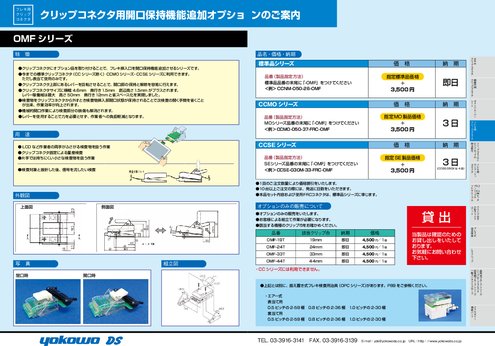

【OMFシリーズ】は、クリップコネクタのフレキ挿入口を開口保持機能追加させるオプションシリーズ。 クリップコネクタ上部にあるレバーを回転させることで、開口部の保持と解除を容易に行える。検査物をクリップコネクタから外すとき検査物挿入部開口状態が保持されることで次検査の開く手間を省くことが可能。CCシリーズ除く標準クリップコネクタCC…

【FCP-CALシリーズ】は、基板上の配線回路を含めた状態でネットワークアナライザのキャリブレーションを行なえるファンクションプローブ。 TDR測定の50Ω基準に使用できる。 ショートとロード用の2種類の50Ωプローブで、基板上の配線回路分のロスを校正するので、実装状態での部品特性がより確実に測定できる。 ピッチは0.5mmの1種類。

【基板チェック用同軸プローブ】は、 開発・試作段階での基板チェックに便利な同軸コンタクトプローブ。中心導体とグランド間のピッチは、0.5mmと1.0mmと3.0mmの3種類を用意。GND部分は固定されており、終端はSMAコネクタになっておりますので、測定器への接続は極めて容易。手で持って使用できるのも魅力である。
