基板対基板コネクタ 10143シリーズ
ファイル形式：pdf
ファイルサイズ：0.91 MB【10143シリーズ】は、16Gbpsの高速伝送と、フローティング機能を両立させた基板対基板コネクタ(BtoBコネクタ)。固定金具機能を兼ねた電源用端子を両端に搭載し、コネクタの小極化、小型化を実現。X方向・Y方向にそれぞれ0.8mm可動。ピッチ幅を超えた可動量で、基板全体サイズの抑制にも貢献。使用温度範囲：－40～＋125℃。 -
スマートフォン・タブレット向けコンプレッションターミナル 16124シリーズ
ファイル形式：pdf
ファイルサイズ：0.88 MBスマートフォンやタブレットなどの小型機器向けに開発されたコンプレッションターミナル「16124シリーズ」 接点にディンプル加工を採用しており、超小型でも優れた接触性能を実現 EMI対策やグランド接続強化の課題解決に貢献する -
基板対基板コネクタ 10126Bシリーズ
ファイル形式：pdf
ファイルサイズ：0.68 MB【10126Bシリーズ】は、デジタル信号の高速伝送を可能とする0.4mmピッチ、平行接続(ST／ST)タイプの基板対基板(BtoB)コネクタ。表面実装(SMT)タイプ。低背・省スペースなデザインでありながら、12.0Gbps(自社定義による代表参考値)の高速伝送に対応。インピーダンスマッチング：差動100Ω、定格電圧：50V、定格電流：0.4A、使用温度範囲：－40～＋125… -
Z-MoveTM socket for pin header 18008 Series
ファイル形式：pdf
ファイルサイズ：0.84 MB本シリーズは、フローティング機能（嵌合部可動）を有したピンヘッダ用ソケットです（ピッチ：2.54mm、0.64mm角）。 基板スタックに最適なボトム嵌合方式を採用しており、従来の手はんだによる基板接続をコネクタに置き換える事で、繊細なはんだ付け工程を排し、接続信頼性を向上いたします。 -

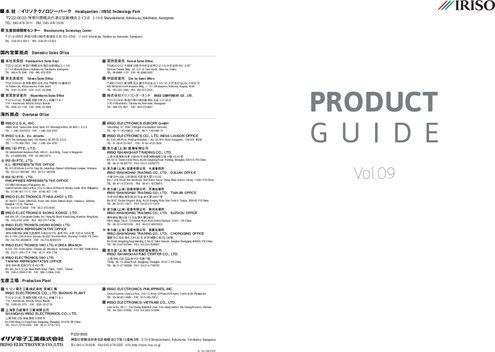

PRODUCT GUIDE Vol.09
ファイル形式：pdf
ファイルサイズ：6.44 MBFPC／FFC コネクタ、ソケット、インタフェースI／O、メモリカードなどを紹介した電子機器製品カタログ。コンプレッションコネクタ、小型ターミナル、BtoBコネクタ、ピンヘッダ、オプティカルファィバコネクタ、ESDプロテクティブデバイスの仕様・特性・用途を・f載。A4判。 -

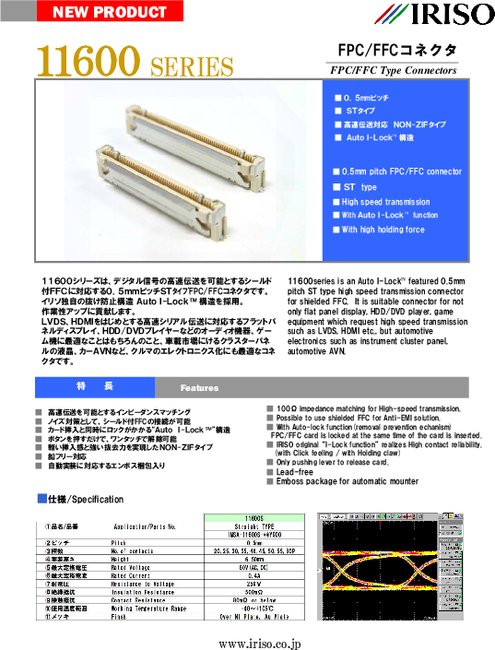

11600 製品フライヤー
ファイル形式：pdf
ファイルサイズ：0.45 MB１１６００シリーズは、デジタル信号の高速伝送を可能とするシールド 付ＦＦＣに対応する０．５ｍｍピッチＳＴﾀｲﾌﾟFPC/FFCコネクタです。 イリソ独自の抜け防止構造Ａｕｔｏ Ｉ-Ｌｏｃｋ™ 構造を採用。 作業性アップに貢献します。 ＬＶＤＳ、ＨＤＭＩをはじめとする高速シリアル伝送に対応するフラットパ ネルディスプレイ、ＨＤＤ/ＤＶＤプレイヤ… -

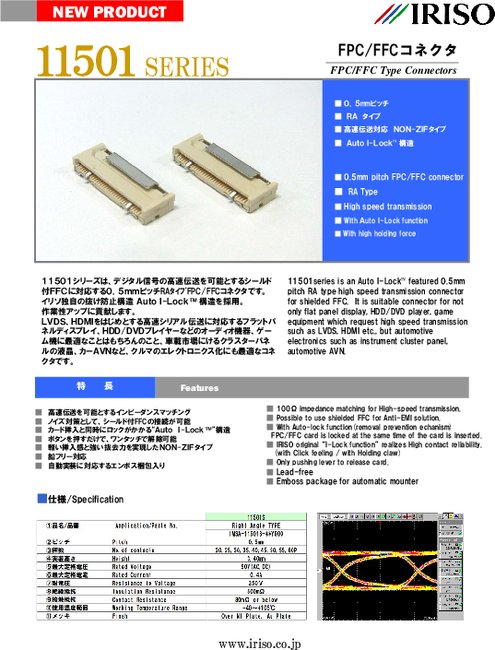

11501 製品フライヤー
ファイル形式：pdf
ファイルサイズ：0.46 MB１１５０１シリーズは、デジタル信号の高速伝送を可能とするシールド 付ＦＦＣに対応する０．５ｍｍピッチRAﾀｲﾌﾟFPC/FFCコネクタです。 イリソ独自の抜け防止構造Ａｕｔｏ Ｉ-Ｌｏｃｋ™ 構造を採用。 作業性アップに貢献します。 ＬＶＤＳ、ＨＤＭＩをはじめとする高速シリアル伝送に対応するフラットパ ネルディスプレイ、ＨＤＤ/ＤＶＤプレイヤー… -
FCP／FFCコネクタ 11501 製品仕様書
ファイル形式：pdf
ファイルサイズ：0.58 MB１１５０１シリーズは、デジタル信号の高速伝送を可能とするシールド付ＦＦＣに対応する０．５ｍｍピッチＲＡタイプＦＰＣ／ＦＦＣコネクタです。 イリソ独自の抜け防止構造 Ａｕｔｏ Ｉ-Ｌｏｃｋ構造を採用。作業性アップに貢献します。 ＬＶＤＳ、ＨＤＭＩをはじめとする高速シリアル伝送に対応するフラットパネルディスプレイ、ＨＤＤ／ＤＶＤプ… -

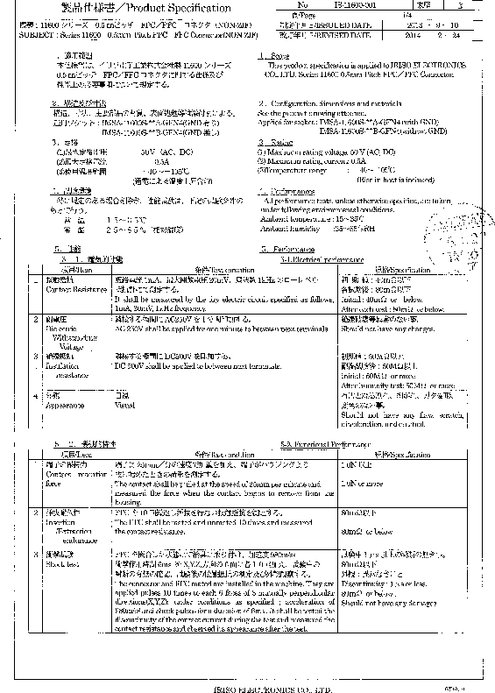

FCP／FFCコネクタ 11600 製品仕様書
ファイル形式：pdf
ファイルサイズ：0.58 MB１１６００シリーズは、デジタル信号の高速伝送を可能とするシールド付ＦＦＣに対応する０．５ｍｍピッチＳＴタイプFPC／FFCコネクタです。イリソ独自の抜け防止構造Ａｕｔｏ Ｉ-Ｌｏｃｋ構造を採用。作業性アップに貢献します。 ＬＶＤＳ、ＨＤＭＩをはじめとする高速シリアル伝送に対応するフラットパネルディスプレイ、ＨＤＤ/ＤＶＤプレイヤーな… -

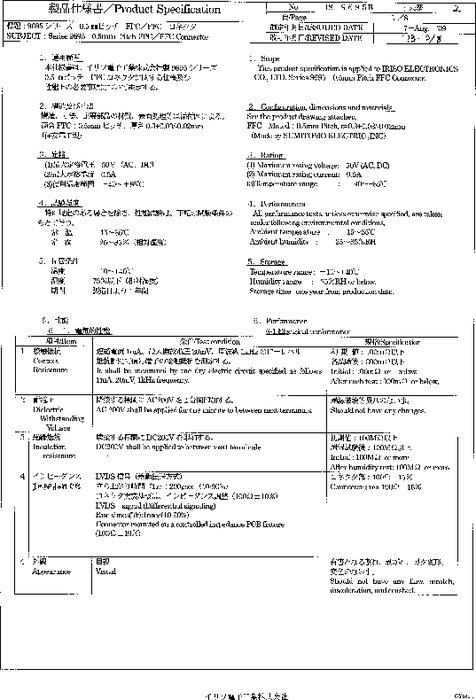

高速伝送対応コネクタFPC／FFC 9695シリーズ
ファイル形式：pdf
ファイルサイズ：1.09 MB【9695シリーズ】は、イリソ独自のロック方式I-Lockを採用した、0.50mmピッチSMT接続タイプのFPC／FFCコネクタ。インピーダンス100Ω、HDMI相当の高速伝送に対応。より高い接続信頼性でFFCカード抜けを防止し、コネクタのシールドとFFCのグラウンド部が接触することで対ノイズ性を確保している。さらに、薄型テレビ向け次世代インターフェースの1つで… -

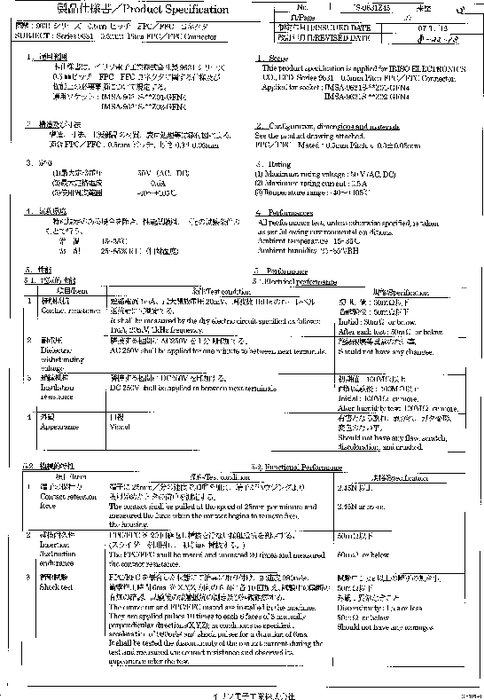

FPC／FFCコネクタ 9631シリーズ
ファイル形式：pdf
ファイルサイズ：0.98 MB【9631シリーズ】は、作業性・信頼性の両立を図った接触構造を採用したFPC／FFCコネクタ。コネクタの挿入時にほとんど力を加えずFPC／FFCをロック可能なZIFタイプと、軽い力で挿入可能なNON-ZIFタイプを用意。自動車電装品からモバイル機器・携帯電話まで、幅広い用途に対応。主な仕様は、基板高さ：1.80mm、最大定格電圧：50V(AC／DC)、最大定格電… -

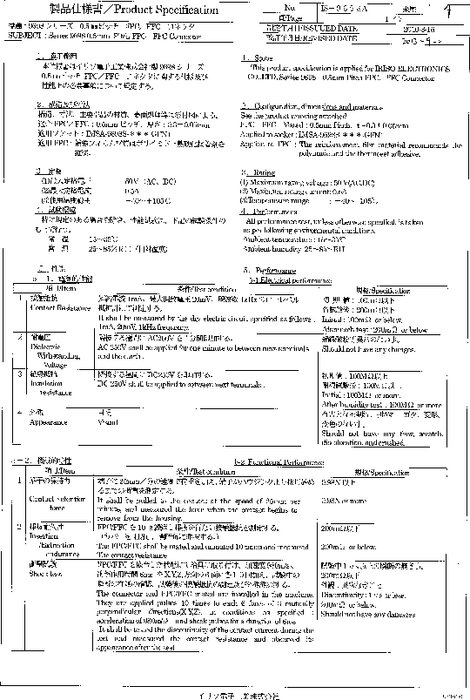

FPC／FFCコネクタ 9692／9693シリーズ
ファイル形式：pdf
ファイルサイズ：0.97 MB【9692／9693シリーズ】は、耐熱性を向上しハロゲンフリーに対応した、0.5mmピッチライトアングルSMT上接点（9692）／下接点（9693）タイプのFPC／FFCコネクタ。モールド材料にLCP材を使用しリフロー耐熱を向上（JEDECレベル1：ピーク260℃をクリア）したほか、ハウジング・スライダーの構造を変更し、挿入性・引抜力も向上。さまざまな機器の内部接… -
FPC／FFCコネクタ 9698シリーズ
ファイル形式：pdf
ファイルサイズ：1.82 MB【9698シリーズ】は、接触信頼性の高い2点接触構造を採用した0.5mmピッチSMTライトアングルタイプのFPC／FFCコネクタ。FPC／FFCカードの抜け防止を徹底追及した独自のロック方式I-LOCK（登録商標）構造に加え、バックフリップで高い接続・接触信頼性と作業性の良さを同時に実現。カーオーディオ、カーAV、カーエレクトロニクスなど、より高い信頼性… -

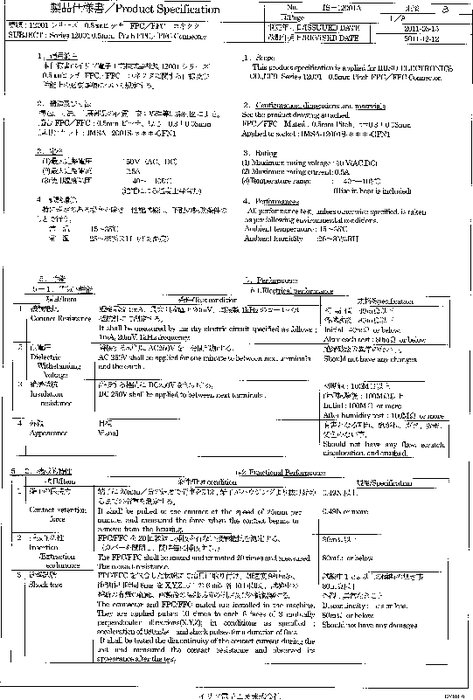

FPC／FFCコネクタ 12001
ファイル形式：pdf
ファイルサイズ：1.32 MB【12001】は、FPC／FFCカードの抜け防止を追及した独自のロック方式「I-LOCK」を採用し、作業性のよいバックフリップ構造、接触信頼性の高い2点接点構造をプラスした0.5mmピッチ SMTライトアングル(下接点)タイプのFPC／FFCコネクタ。バックフリップ上接点タイプの「9698」も用意。その他の主な特長は下記のとおり。 (1)両端の仮保持端子でカードの… -
BtoBコネクタ 9981S／9982Bシリーズ
ファイル形式：pdf
ファイルサイズ：0.1 MBBtoBコネクタ“9981S／9982Bシリーズ”は、0.50mmピッチで可動量±1.0mmのフローティングタイプのBtoBコネクタ。9981S シリーズはソケット・ストレート、9982Bシリーズはプラグ・ライトアングル。ソケット側コネクタ(垂直)とプラグ側コネクタ(水平)で9980シリーズと組合わせることで、片側可動(最大±0.5mm)タイプとして機能。 -
コネクタ9834 Seriesのデータシート
ファイル形式：pdf
ファイルサイズ：0.05 MB嵌合コネクタにより各種基板間寸法に対応 -
可動コネクタ 9892Seriesのデータシート
ファイル形式：pdf
ファイルサイズ：0.06 MB各種オーディオ機器、デジタル機器等の内部接続に使用 -
LED照明モジュール用コネクタカタログ LED Lighting Module Connector Catalogue Vol.2
ファイル形式：pdf
ファイルサイズ：0.09 MB【LED Lighting Module Connector Catalogue Vol.2】は、次世代の明かりとして注目を集めているLED照明モジュール用のコネクタを紹介するカタログ。ベースライト／パネル／直管蛍光型向けコネクタをはじめ、LED電球／ダウンライト／スポットライト向けコネクタなど多種多様なバリエーションを紹介。ベースライト／パネル／直管蛍光型向けは、水平方… -

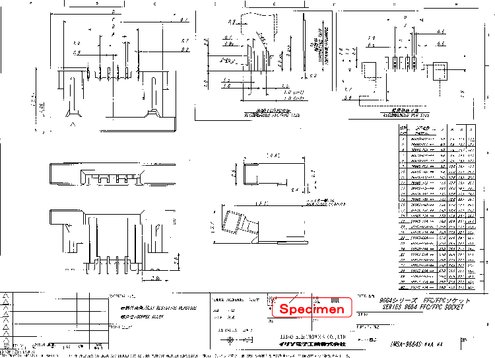

FPC／FFCコネクタ 9664シリーズ
ファイル形式：pdf
ファイルサイズ：0.14 MB【9664シリーズ】は、独自のロック方式「I-LOCK」でFPC／FFCカードの抜け防止を実現したコネクタ。コネクタの挿入時にほとんど力を加えずFPC／FFCをロック可能なZIFタイプ（ Zero Insertion Force )、軽い力で挿入可能なNON-ZIFタイプを用意。FPC挿入時にカチッとしたクリック感、作業性、作業品質の向上を実現。また、カードの正規挿入位置の確認が… -

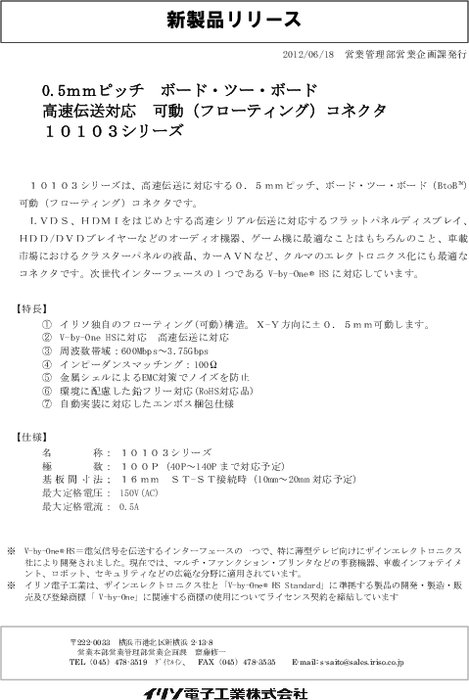

ボード・ツー・ボード 可動コネクタ 10103シリーズ
ファイル形式：pdf
ファイルサイズ：0.13 MB【10103シリーズ】は、高速伝送に対応する0.5mmピッチのフローティングコネクタ。環境に配慮した鉛フリー対応(RoHS対応品)。LVDS、HDMIをはじめとする高速シリアル伝送に対応するフラットパネルディスプレイ、HDD／DVDプレイヤーなどのオーディオ機器、ゲーム機、車載市場におけるクラスターパネルの液晶、カーAVNなど、クルマのエレクトロニクス化…
