フエニックス・コンタクト(株)のトピックス
2017/02/10
2017/02/10
<DFMC 0,5/DMC 0,5>
超・省スペースを実現!
超小型・二段型プリント基板用コネクタDFMC 0,5シリーズ
<特徴>
① 2.54mmピッチ・高さ10.5mm
② プッシュイン接続で市場最小の二段型コネクタ
③ プッシュイン機能による簡単電線接続
④ 金めっき接点により、各種I/O、センサー入力に最適
※プッシュイン機能:単線(太さ・硬度による)と棒端子付撚線の場合は差し込むだけで結線可能

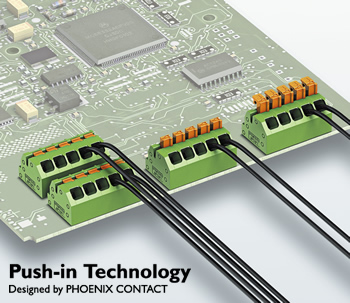

<プリント基板用小型スプリング接続式端子台 PTSA 0,5/1,5シリーズ>
極ごとに色を変えて配線ミスを防止
【PTSA 0,5/1,5シリーズ】は、指先でのボタン操作が可能なスプリング接続式端子台。Push-In機能付きで、単線・棒端子付撚線の結線は工具不要、押し込むだけで容易に接続できる(太さ・硬度による)。極ごとの色変えも可能なため、配線ミスを防止して作業性を向上。主な仕様は以下。
≪PTSA 0,5 2.5mmピッチ≫
(1)電線接続容量:単線0.14〜0.5mm2/撚線0.2〜0.5mm2
(2)定格電圧(汚染カテゴリ3):160V
(3)定格電流:2A
≪PTSA 1,5 3.5mmピッチ≫
(1)電線接続容量:単線0.5〜1.5mm2/撚線0.5〜1.5mm2
(2)定格電圧(汚染カテゴリ3):250V
(3)定格電流:2A
