大電流測定プローブカード

(株)精研

最終更新日:2015/09/10

このページを印刷
  • 大電流測定プローブカード
独自構造により許容電流が大幅に向上
本製品は、垂直ポゴピン式のため自由なコンタクトレイアウトが可能な大電流測定プローブカード。カンチレバー式と異なり制限を受けることなく電極の面積を有効に使えるため、多ピンコンタクトが実現。さらにハウジングを金属にすることで電流の流れをハウジングに逃がし、従来方式の2倍以上の電流を流すことに成功した。また、絶縁しなければならない部分には樹脂ハウジングを使用しており、従来通りの検査が行える。端子のスプリングを高耐熱のバネにすることで、SiCなどの評価試験にも対応できる。

製品カタログ・資料

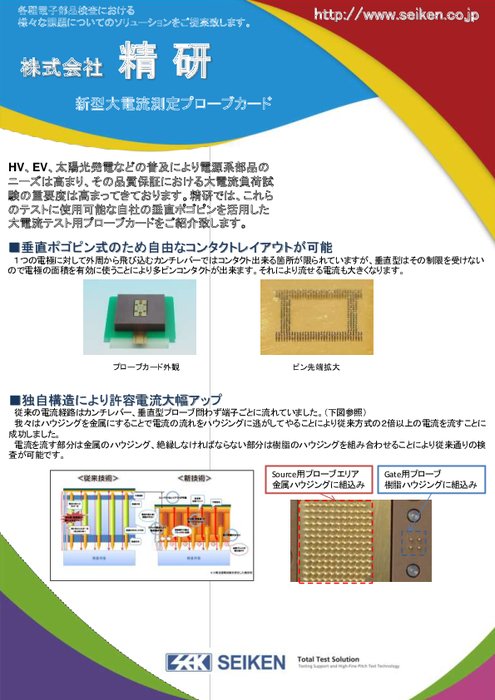

新型大電流測定プローブカード
新型大電流測定プローブカード

ファイル形式:pdf ファイルサイズ:0.39MB本製品は、垂直ポゴピン式のため自由なコンタクトレイアウトが可能な大電流測定プローブカード。カンチレバー式と異なり制限を受けることなく電極の面積を有効に使えるため、多ピンコンタクトが実現。
