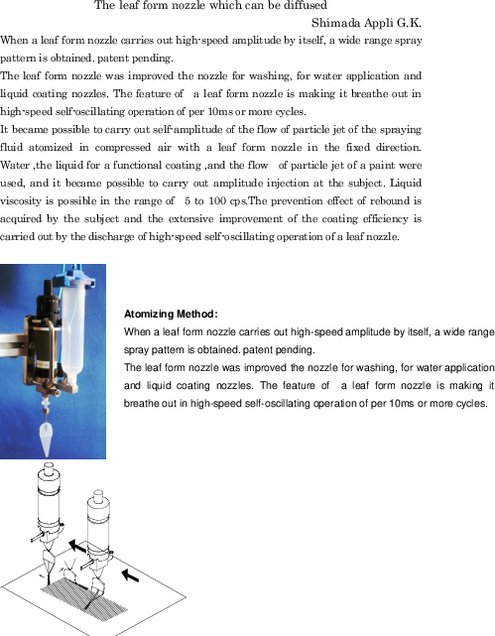

When a leaf form nozzle carries out high-speed amplitude by itself, a wide range spray pattern is obtained. patent pending. The leaf form nozzle was improved the nozzle for washing, for water application and liquid coating nozzles. The feature of a leaf form nozzle is making it breathe out in high-speed self-oscillating o…

The FSCC06 selective coater gun does not need some tools by a decomposition assembly. The maintenance is easily possible for cleaning and washing. The parts of FSCC06 selective coater are 30 or less points, and are epoch-making highly efficient spray gun which does not need tools, such as a driver and a wrench.Although the…

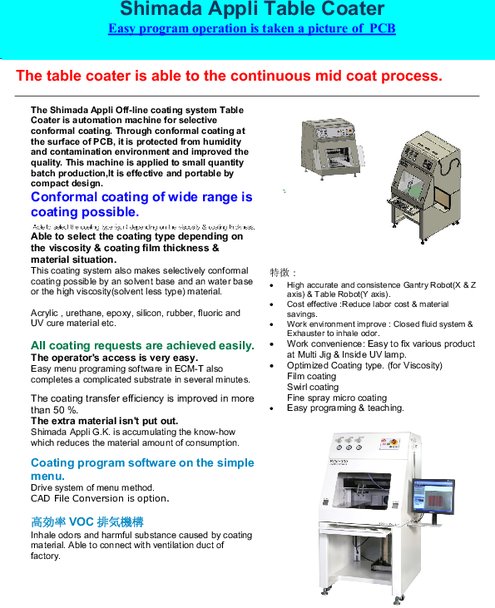

The Shimada Appli Off-line coating system Table Coater is automation machine for selective conformal coating. Through conformal coating at the surface of PCB, it is protected from humidity and contamination environment and improved the quality. This machine is applied to small quantity batch production,It is effective and …

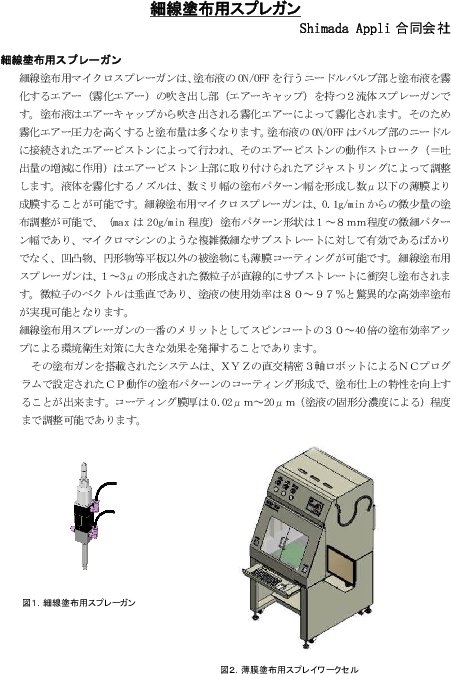

細線塗布用マイクロスプレーガンは、塗布液のON/OFFを行うニードルバルブ部と塗布液を霧化するエアー（霧化エアー）の吹き出し部（エアーキャップ）を持つ２流体スプレーガンです。塗布液はエアーキャップから吹き出される霧化エアーによって霧化されます。そのため霧化エアー圧力を高くすると塗布量は多くなります。塗布液のON/OFFはバルブ部のニー…

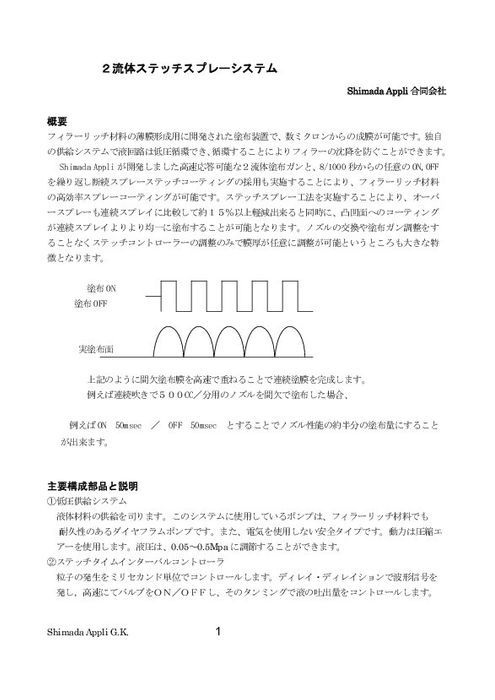

フィラーリッチ材料の薄膜形成用に開発された塗布装置で、数ミクロンからの成膜が可能です。独自の供給システムで液回路は低圧循環でき、循環することによりフィラーの沈降を防ぐことができます。 Shimada Appliが開発しました高速応答可能な２流体塗布ガンと、8/1000秒からの任意のON,OFFを繰り返し断続スプレーステッチコーティングの採用も実施す…

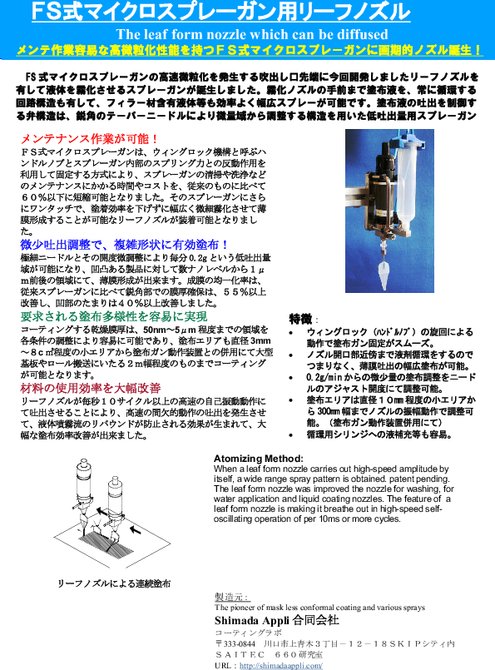

FS式マイクロスプレーガンの高速微粒化を発生する吹出し口先端に今回開発しましたリーフノズルを有して液体を霧化させるスプレーガンが誕生しました。霧化ノズルの手前まで塗布液を、常に循環する回路構造も有して、フィラー材含有液体等も効率よく幅広スプレーが可能です。塗布液の吐出を制御する弁構造は、鋭角のテーパーニードルにより微量域から…

・メンテナンス容易で高精度な塗布ガン。 ・ノズル近傍まで液剤循環をする機構。 ・外形３㎜のフィルムコートノズル（オプション）を 　取付け、狭い局所に限定塗分け作業が可能。 ・切れの良い吐出機構で精密限定塗布が容易。 ・フィルム塗布幅が瞬時に切替可能なシステムも用　　 　意（オプション） ・各種のノズルを即座に取付て、多様な塗布ア…

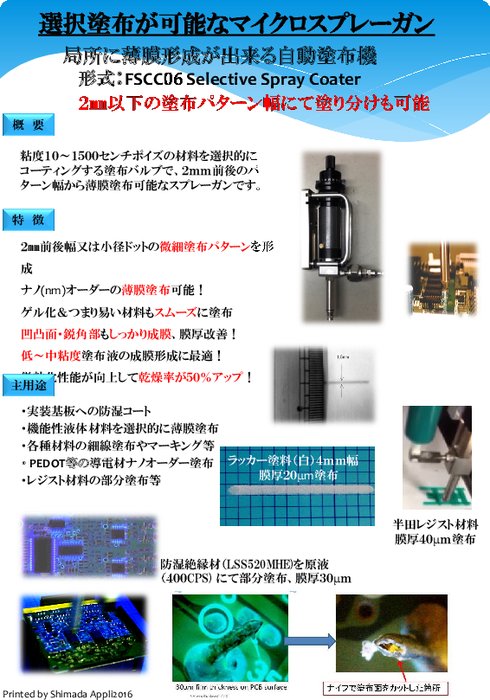

FSCC06セレクティブスプレイコーターによるコーティングは、１００～１５００CPSの粘度を持つ液剤を、星形形状エアーキャップとノズル手前に設けたエクステンションの液滴旋回運動によって、７０ミクロン以下の均一微粒子を形成させ、塗膜に要する必要液滴量だけを、１２ｍｍ以下の塗布パターン幅で、実装回路基板面から１０ｍｍ～５０ｍｍ高さより…
