0.4mmピッチ基板対基板用コネクタ 5807シリーズ
最終更新日:2021/10/05
このページを印刷
基板実装面積の省面積化に貢献
【5807シリーズ】は、業界最小(2012.10.28同社調べ)の奥行き1.9mmを実現した0.4mmピッチ基板対基板用コネクタ。プラグコネクタとリセプタクルコネクタの嵌合時の基板間高さも0.7mmと低背で、省スペース化とスリム化に貢献する。また、コネクタの裏面は絶縁の底壁を形成しコンタクトの露出をなくしたことで、基板配線設計の自由度を向上した。さらに接点部は、「挟み込み接点形状」(2点接点)を採用し、振動や落下衝撃などに強い構造であり、プラグコンタクトの形状は、集中荷重を上げて異物を排除(ワイピング効果)する機構を施し、高い接触信頼性を実現。自動実装に対応したエンボステープ入りにて提供。環境に優しいRoHS 指令対応・ハロゲンフリー対応。
一緒に閲覧されている製品
製品カタログ・資料

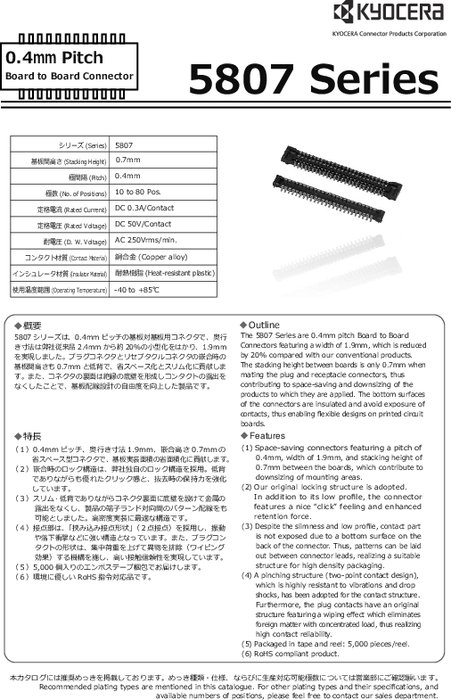

- 0.4mmピッチ基板対基板用コネクタ 5807シリーズ
ファイル形式：pdf ファイルサイズ：0.51MB
