0.635mmピッチ基板対基板コネクタ 5689シリーズ

製品カタログ・資料

0.635mmピッチ基板対基板コネクタ 5689シリーズ

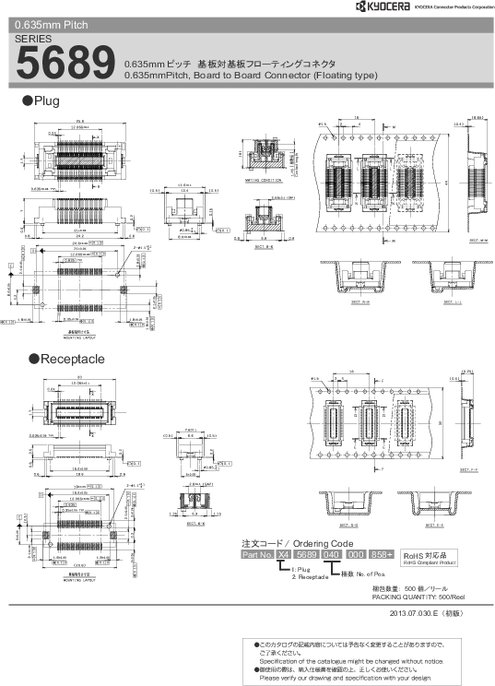

ファイル形式：pdf ファイルサイズ：0.33MB【5689シリーズ】は、主にFA機器や計測機器に最適で、高信頼性を実現する0.635mmピッチの基板対基板コネクタ。嵌合高さは8.0mmであり、基板と基板を平行に接続するストレートタイプ（スタッキング）。基板実装ズレや振動に対して嵌合状態でXY方向に±0.5mm可動して吸収するフローティング構造を採用し、接触信頼性を向上。また、リセプタクルコネクタは低背ながら側壁を設けているため、実装時に飛散するフラックスなどの異物が付着しにくい設計である。プラグコネクタのコンタクト形状には、集中荷重をあげて異物を排除（ワイピング効果）する独自の機構を施し、高い接触信頼性を実現。対応極数：40極、使用温度範囲：−40〜＋85℃。RoHS指令、ハロゲンフリーに対応。
