0.4mmピッチ基板対基板用コネクタ 5806シリーズ

製品カタログ・資料

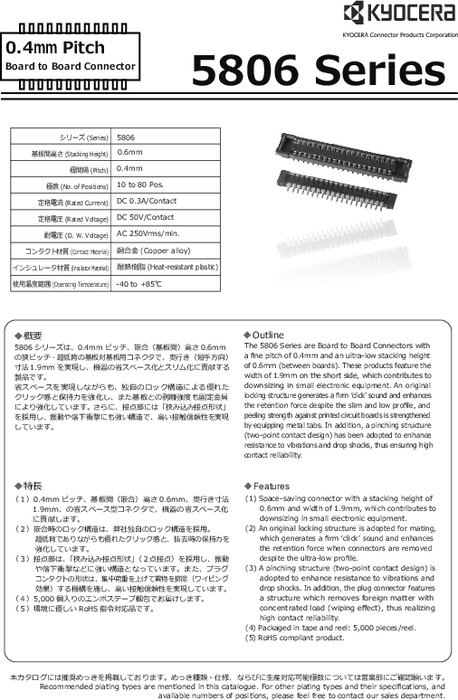

0.4mmピッチ基板対基板用コネクタ 5806シリーズ

ファイル形式：pdf ファイルサイズ：0.6MB【5806シリーズ】は、業界最小クラスの奥行き寸法1.9mm（短手方向）を実現し、嵌合高さ0.6mmの0.4mmピッチ基板対基板用コネクタ。搭載される部品に対し、より一層の小型化・薄型化が要求されるスマートフォンなど電子機器への利用に最適。省スペースを実現しながらも独自のロック構造による優れたクリック感と保持力を強化し、また基板との剥離強度も固定金具により強化している。接点部は、「挟み込み接点形状」（2点接点）を採用し、振動や落下衝撃などに強く、プラグコンタクトの形状には集中荷重を上げて異物を排除（ワイピング効果）する機構を施しており、高い接触信頼性を提供する。定格電流：DC 0.3A／Contact、定格電圧：DC 60V／Contact、使用温度範囲：−40〜＋85℃。環境に優しいRoHS指令対応・ハロゲンフリー対応製品。
