糸引き防止スプレー塗布装置

最終更新日:2016/04/27

塗布材料の原液を糸引き現象させないで塗布する工法を開発

本装置は、原液などの粘度の高い液体塗布材料を用いても、糸引き現象や詰りの生じにくいスプレー塗布装置(特許出願中)。溶剤含有型のアクリル系やゴム系防湿材を塗布する場合、エアスプレーやエアレススプレーではエンゼルヘア対策のため重量比で約1：1でないとエンゼルヘアが起きる結果となっているが、本スプレー塗布装置では、原液に対し20％前後の使用で塗布が行える。さらに現在でも課題となっている、基板の半田面側に突き出ている実装部品のピン足のシャープエッジで鋭角になっている先端部を十分に膜厚を確保においては、ピン足先端部の膜厚確保が得られるうえ、塗布材乾燥も短縮される。

産業用機械│塗装機械│

一緒に閲覧されている製品

製品カタログ・資料

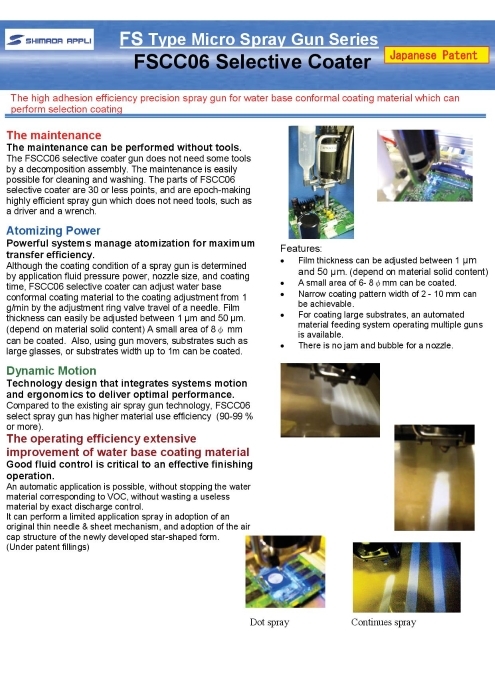

: FSCC06 Selective Coater
ファイル形式：pdf ファイルサイズ：0.56MBThe FSCC06 selective coater gun does not need some tools by a decomposition assembly. The maintenance is easily possible for cleaning and washing. The parts of FSCC06 selective coater are 30 or less points, and are epoch-making highly efficient spray gun which does not need tools, such as a driver and a wrench.Although the coating condition of a spray gun is determined by application fluid pressure power, nozzle size, and coating time, FSCC06 selective coater can adjust water base conformal coating material to the coating adjustment from 1 g/min by the adjustment ring valve travel of a needle. Film thickness can easily be adjusted between 1 µm and 50 µm. (depend on material solid content) A small area of 8φ mm can be coated. Also, using gun movers, substrates such as large glasses, or substrates width up to 1m can be coated. Features: • Film thickness can be adjusted between 1 µm and 50 µm. (depend on material solid content) • A small area of 6- 8φmm can be coated. • Narrow coating pattern width of 2 - 10 mm can be achievable. • For coating large substrates, an automated material feeding system operating multiple guns is available. • There is no jam and bubble for a nozzle.
