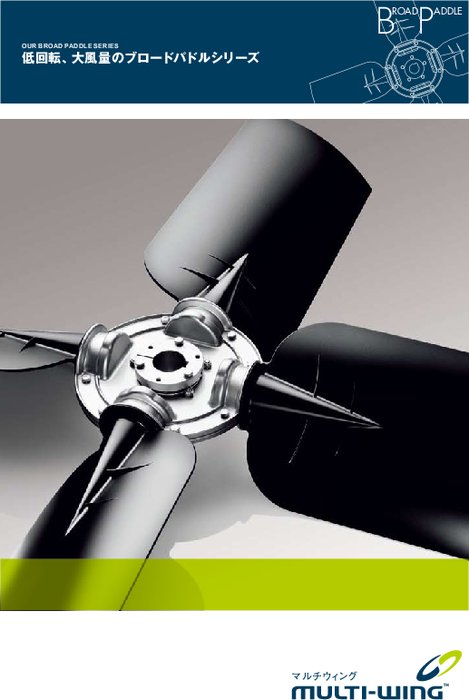

軸流ファンインペラ マルチウィング ブロードパドル Dシリーズ

ファイル形式：pdf ファイルサイズ：6.25MB【ブロードパドル Dシリーズ】は、カヌーを漕ぐパドルのような幅広いブレードにより、低回転でも大風量を発生する軸流ファン用インペラ。2枚のブレードをハブと同径の円盤で連結して一体化した8Dブロードパドル型ブレードと8D専用ALボス板との組合せと、ブレード枚数、ピッチ角度およびブレード材質を選定することで、14種類のインペラの選択が可能。インペラ径は360〜650mmまで1mm単位で選択でき、ブレードのピッチ角度は25／30／35／40°(PAGASは30／35および40°)の固定ピッチとなる。ブレード材質はPAGI(グラス強化ポリアミド）とPAGAS（静電気防止対応グラス強化ポリアミド）があり、回転方向は右回転(R)のみ。ハブはアルミダイキャスト製で、8D専用。
