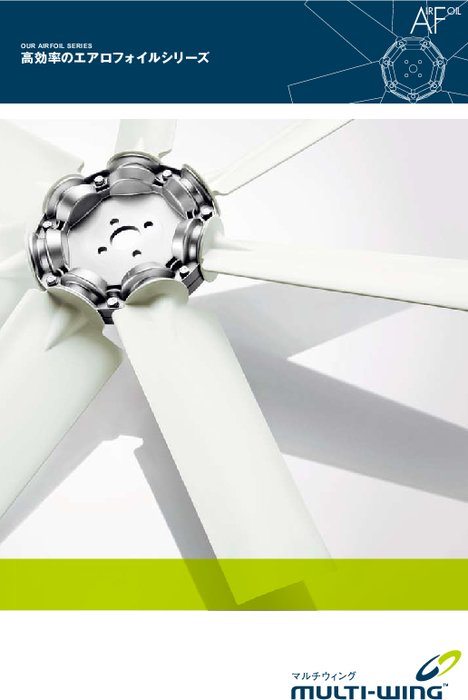

軸流ファンインペラ マルチウィング エアロフォイル Wシリーズ

ファイル形式：pdf ファイルサイズ：3.22MB【エアロフォイル Wシリーズ】は、翼断面形状に捻りを加えたことで高効率を実現した軸流ファン用インペラ。4種類のエアロフォイル型ブレード(5W、6W、7W、9W型)と8種類のハブ(ブレード枚数：軽負荷用LP型は3／4／5枚用と標準型は5／6／8／10／13枚用)の組合せと、ブレード枚数、ピッチ角度、ブレード材質および回転方向を選定することで、6448種類のインペラの選択が可能。インペラ径は504〜2121(AL製：1936)mmまで1mm単位で、また、ブレードのピッチ角度は5W／9W型は20〜50°、6W／7W型は25〜50°まで1°毎に設定できる。ブレード材質は5W／6W／7W／9W型のすべてにPPG（グラス強化ポリプロピレン）とPAG（グラス強化ポリアミド）、5W／6W／9W型にAL（アルミダイキャスト）があり、回転方向は左右両回転(L、R)を用意。さらに、6W／7W／9W型にはPAGAS（静電気防止対応グラス強化ポリアミド）があり、回転方向は6W／7Wに左右両回転(L、R)、9W型は右回転(R)のみ。そのほかハブはアルミダイキャスト製で、押え板、フランジマウント、U-ボス(LP型)、W-ボス(標準型)およびテーパーロックのタイプを選択でき、大口径のボスを特別製作することで、大きな軸穴径やボス長さの調整も可能。
