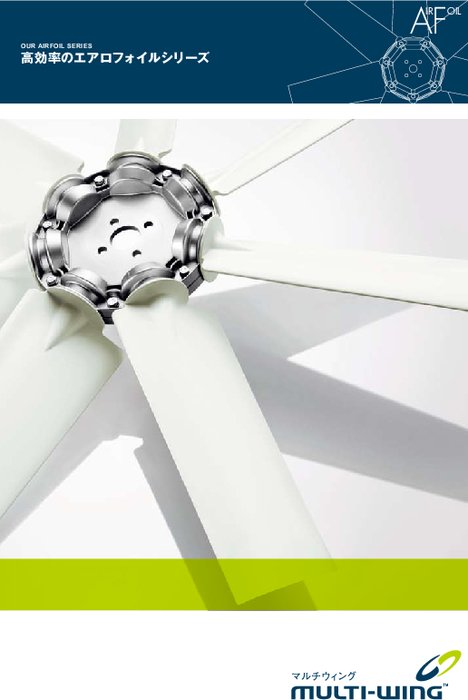

軸流ファンインペラ マルチウィング エアロフォイル Zシリーズ

ファイル形式：pdf ファイルサイズ：3.22MB【エアロフォイル Zシリーズ】は、翼断面形状に捻りを加えたことで高効率を実現した軸流ファン用インペラ。2種類のエアロフォイル型ブレード(4Z／5Z型)と7種類のハブ(ブレード枚数：5／6／7／8／9／12／16枚用)の組合せと、ブレード枚数、ピッチ角度、ブレード材質および回転方向を選定することで、1920種類のインペラの選択が可能。インペラ径は275〜1240(AL製：1225)mmまで、1mm単位で、また、ブレードのピッチ角度は、4Z型が20〜45°までの範囲で、5Z型が25〜50°までの範囲でそれぞれ8段階を設定できる。ブレード材質は4Z／5Z型ともにPPG（グラス強化ポリプロピレン）、PAG（グラス強化ポリアミド）、PAGAS（静電気防止対応グラス強化ポリアミド）とAL（アルミダイキャスト）があり、回転方向は左右両回転(L、R)を用意している。ハブはAL製で、ボス板、押え板、フランジマウント、U-ボス、テーパーロックのタイプを選択でき、特注品で、5枚ブレード用はPPG製の押え板＋ボス板構成のテーパーロック構造ができる。大口径のボスを特別製作することで、大きな軸穴径やボス長さの調整も可能。
